Basteln mit Kids #3 - Led Ziege
•Julian Schindler

Vorbereitung
Wenn du das Projekt nachbauen möchtest und Schwierigkeiten bei der Beschafffung/Auswahl der Komponenten oder sonstige Fragen hast, schreib uns gerne eine Mail.
PCB bestellen
- Leiterplatte: Aisler (externer Link)

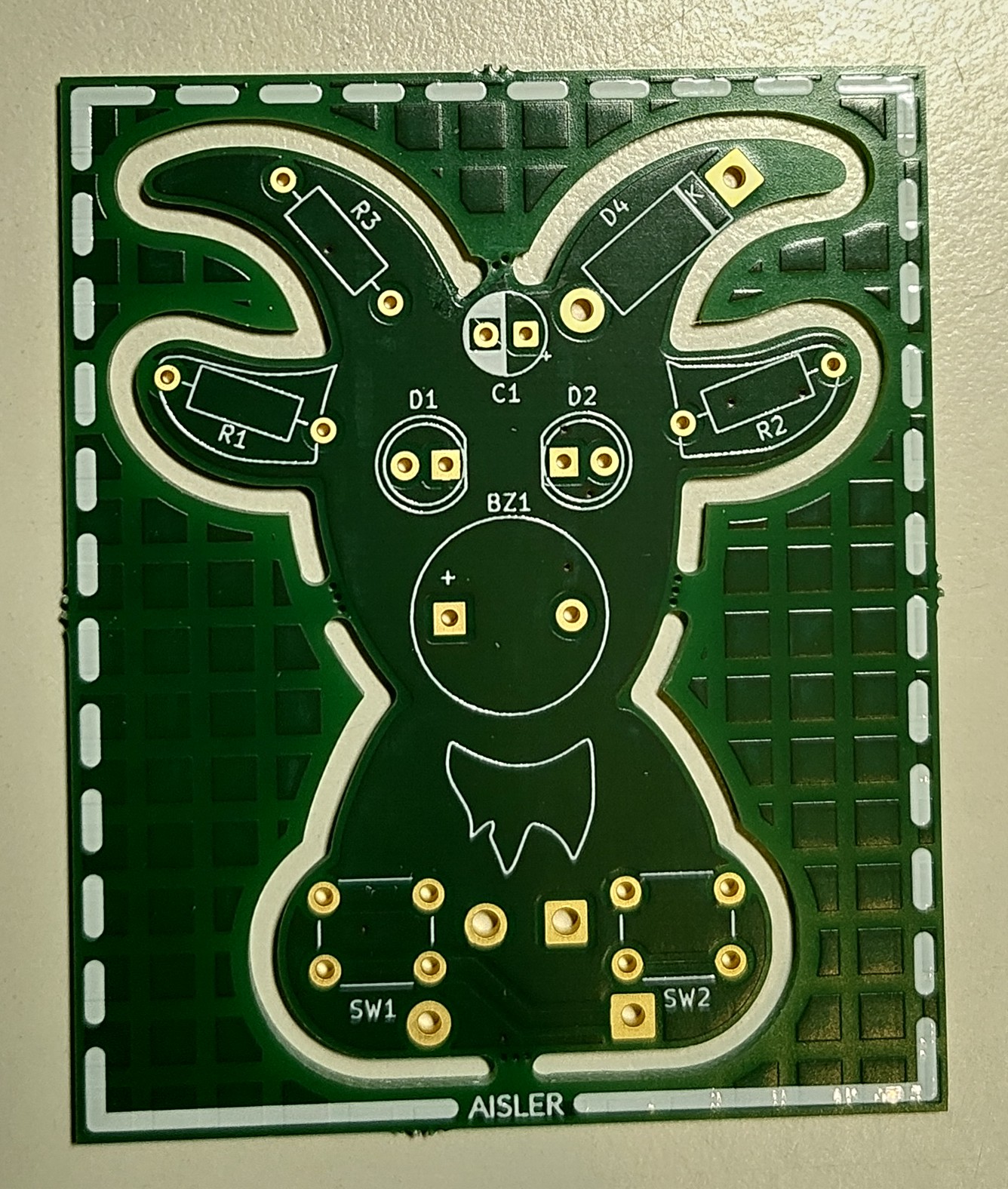

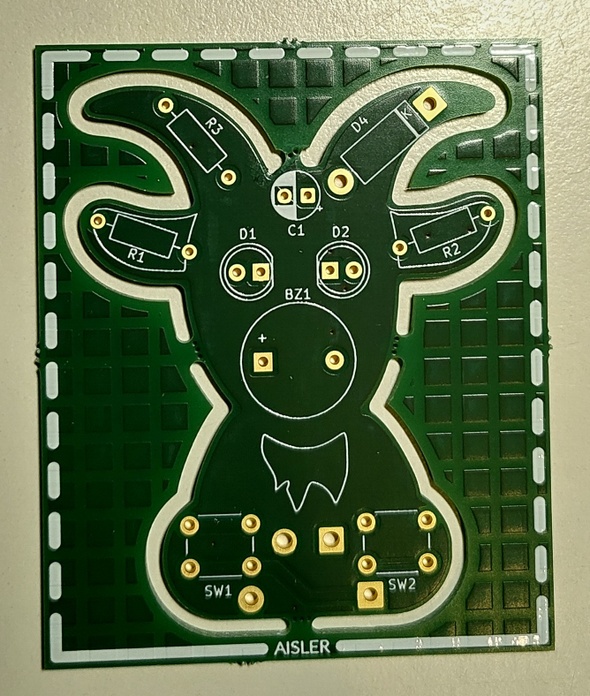

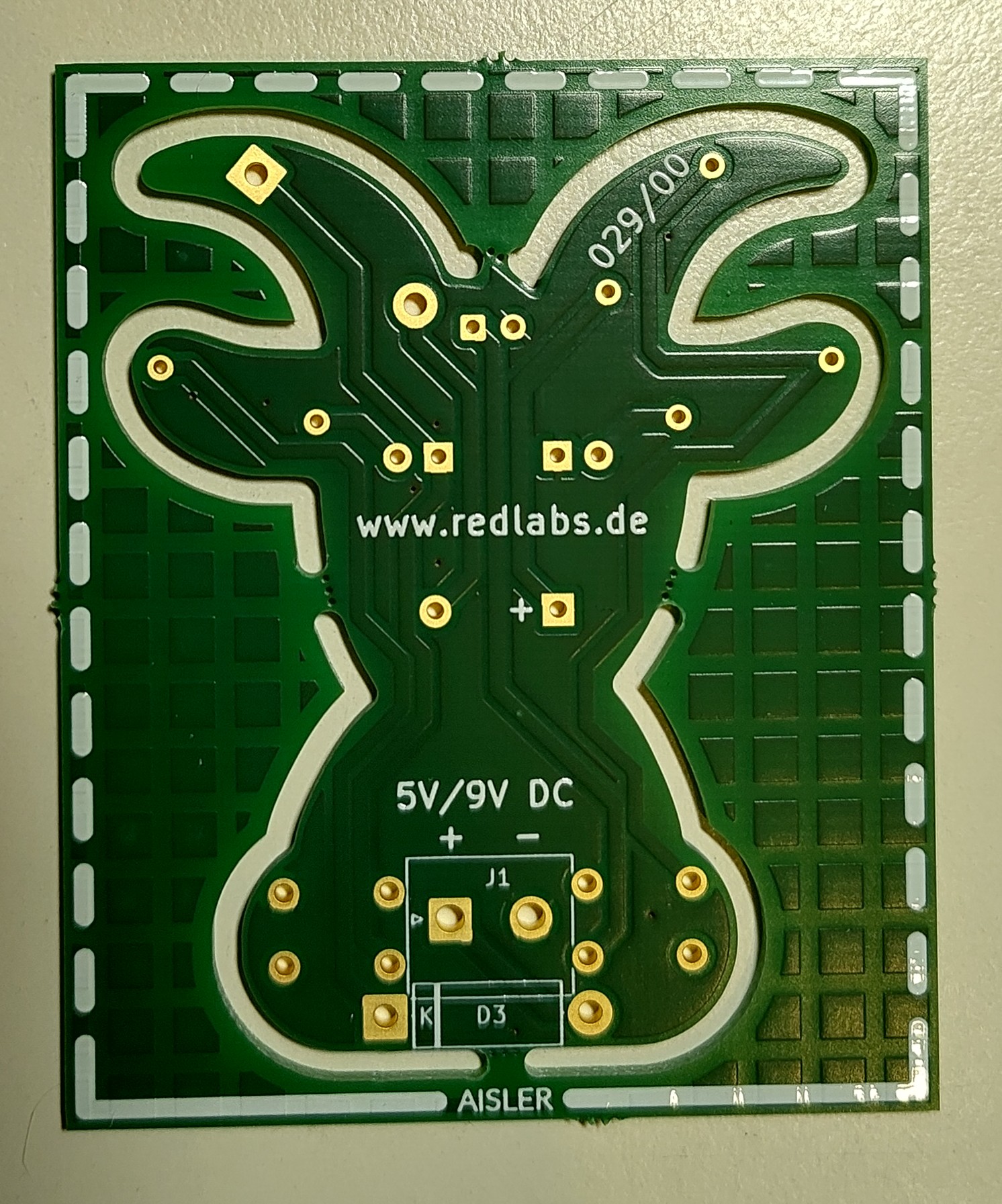

Leiterplatte aus dem Nutzen vorsichtig heraustrennen. Mit Seidenschneider oder Daumen.
Spannungsversorgung festlegen / bestellen
- Kabel zur Spannungsversorgung (a, b oder c)
- a) (altes) USB Kabel zum abscheiden und anlöten
- b) 9V Block Clip mit Kabel, kaufen: z.B Reichelt 9V Clip
- c) 9V Block Clip mit Kabel, selber bauen: Löten für Kinder
- Spannungsversorgung:
- a) USB Netzteil oder Powerbank
- b)&c) 9V Block z.B Reichelt 9V Block
Bauteile bestellen
| Bauteil | Beschreibung | Link zum bestellen | Einzelpreis | Anzahl |
|---|---|---|---|---|
| SW1, SW2 | Kurzhubtaster | Reichelt SW | 0,35€ | 2 |
| D1, D2 | LED 5mm | Reichelt LED | 0,07€ | 2 |
| D3, D4 | Diode (Verpolschutz) | Reichelt D | 0,04€ | 2 |
| R1, R2, R3 | Widerstand (LEDs) | Reichelt R | 0,07€ | 3 |
| BZ1 | Buzzer | Reichelt Buzzer | 0,60€ | 1 |
| C1 | Kondensator | Reichelt C | 0,07€ | 1 |
| J1 | Stecker *optional | Reichelt Stecker | 0,25 | 1 |
Werkzeug
- Lötkolben & Lötzinn
- Seidenschneider
- Messer / Abisolierzange (je nachdem welches Kabel verwendet wird)
- Multimeter (optional aber hilfreich)
Los geht’s
- Schaltplan anschauen und verstehen Schaltplan Ziege 029/00 (.PDF)
- Bauteile zusammensuchen (Achtung bei LEDs, Dioden, Buzzer und Kondensator: auf die Polung achten ”+/-”)

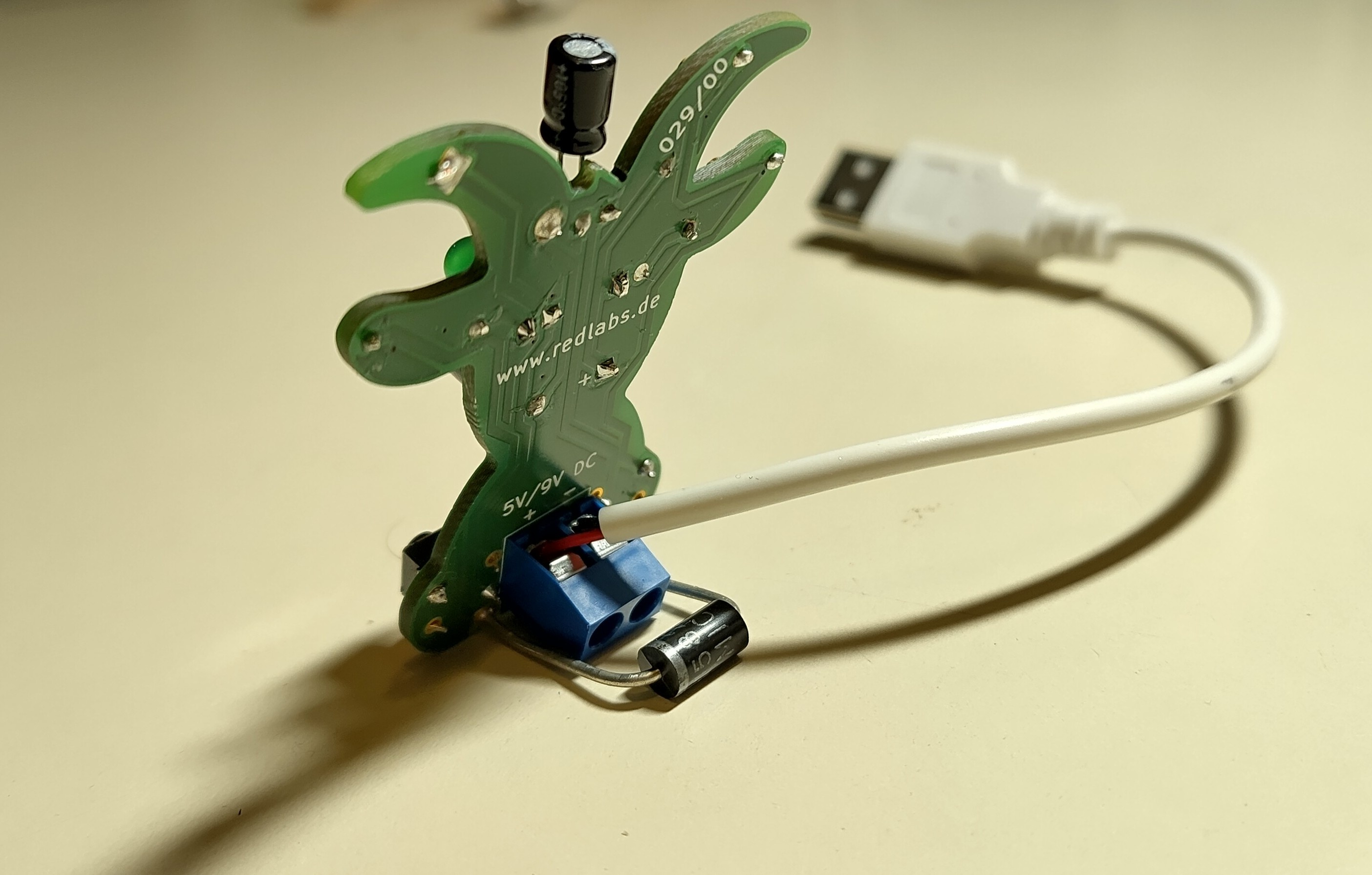

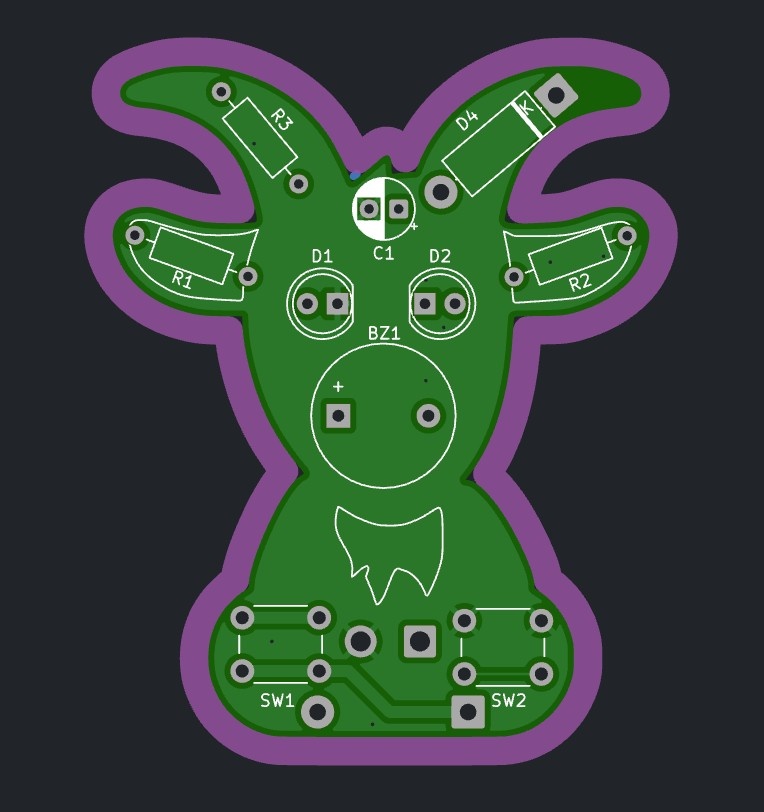

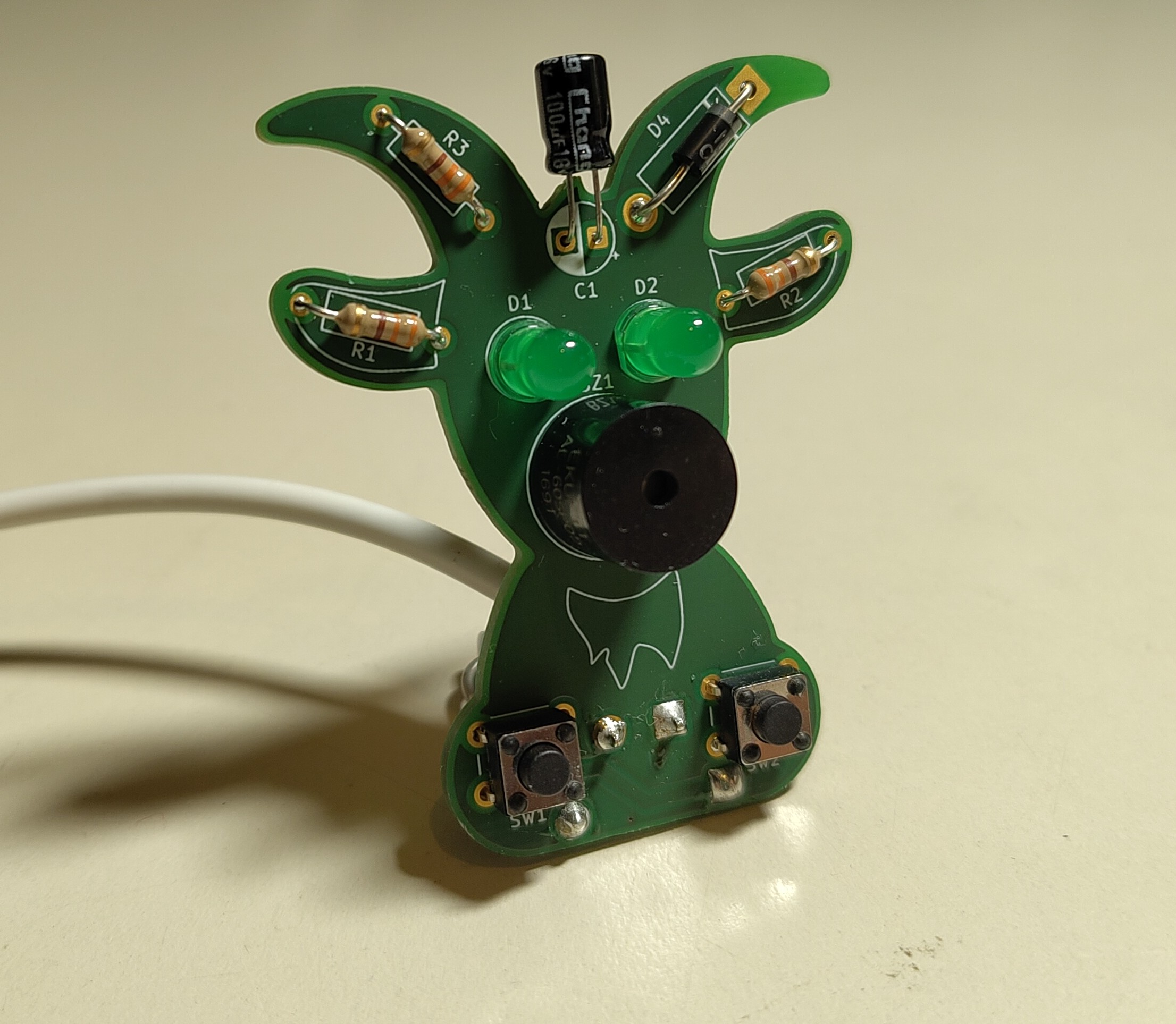

- Bauteile auflöten (am besten zuerst die “flachen”. D3 kann als Standfuß verwendet werden, siehe Bild) Bauteil Plazierung (.PDF)
- Spannungsversorgung anstecken
- Viel Spaß!
