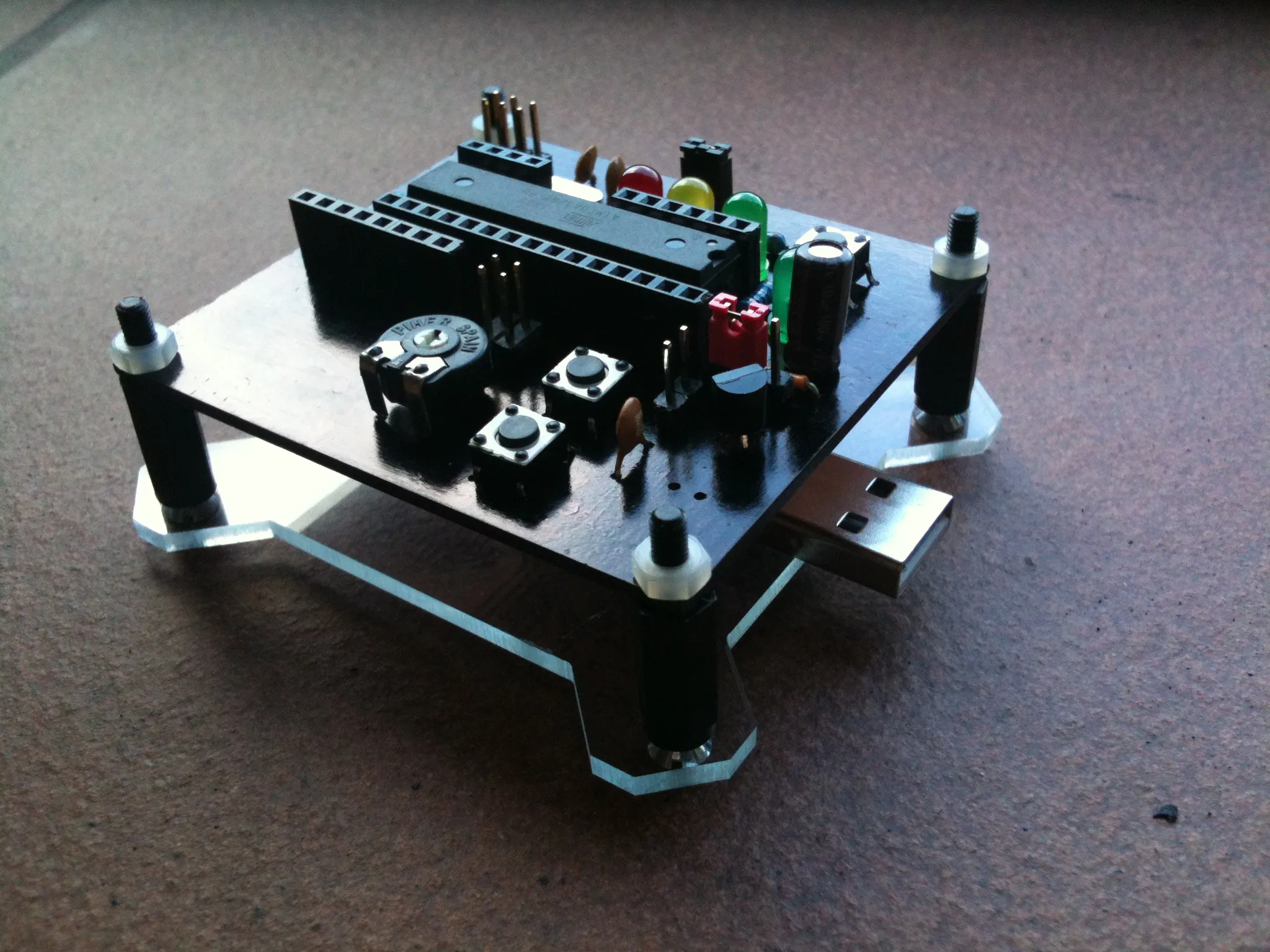

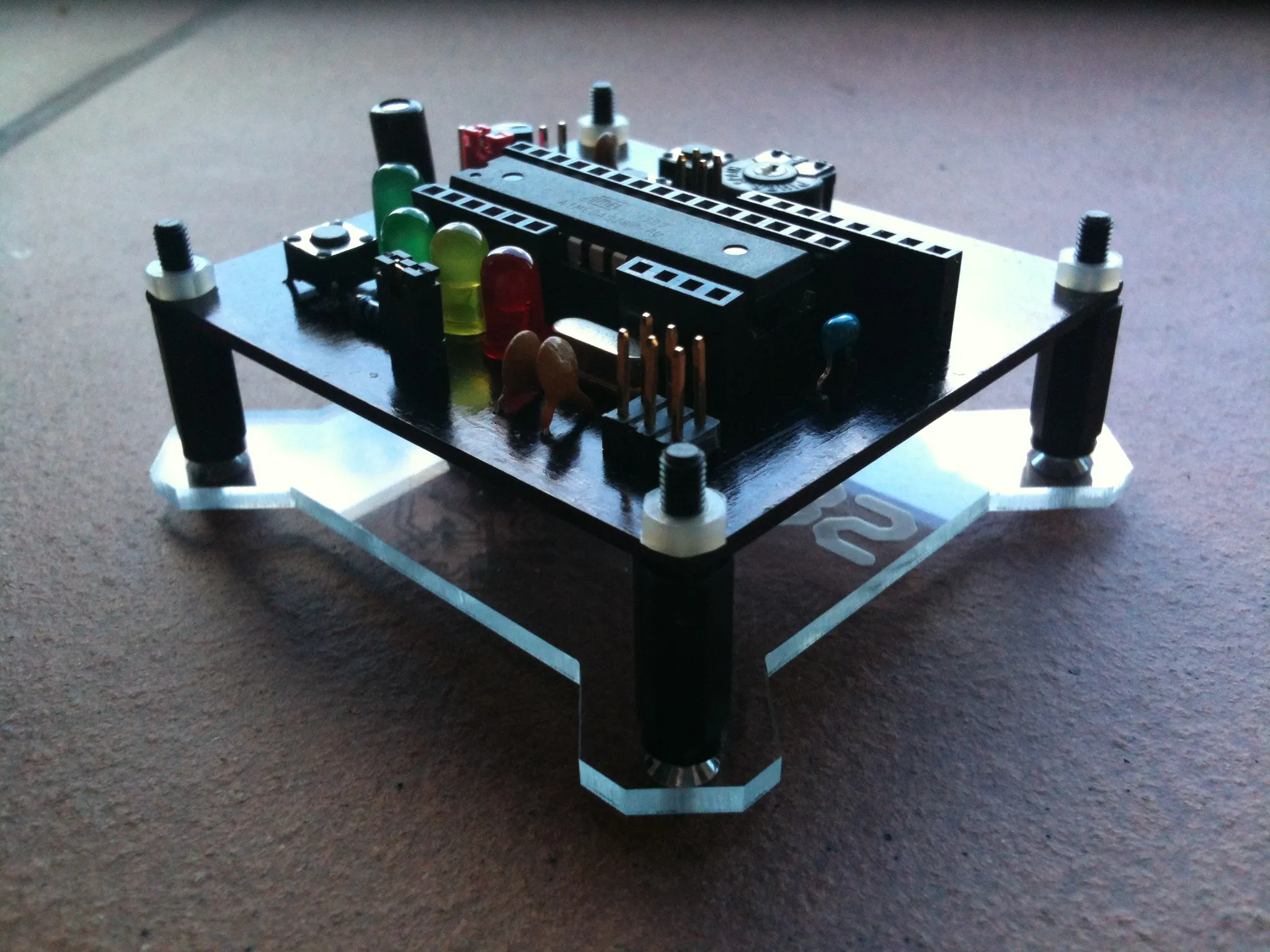

DIY ATMega328P Eval Board
• Nico Klinger
Schnittstellen:
- AVR ISP
- RS232 <-> USB
- Alle Atmega Pins auf Buchsenleisten
- Footprint+Buchsenleiste für RFM70
Spannungsversorgung:
**//**Auswahl durch Jumper
- 3,3V durch externe 5-12V DC //Festspannungsregler
- 3,3V/5V über USB-RS232 Wandler
Hardware:
1x Power LED //grün
1x Reset Button
1x 16MHz Quarz
//Aktivierung durch Jumper:
3x Status LEDs //rot,gelb,grün
2x Buttons
1x Potentiometer
Schaltplan:
RL Eval Board Schaltplan //PDF
